Отчет используется для анализа ключевых показателей эффективности оборудования, с разбивкой:

  • год по кварталам;
  • год по месяца;
  • квартал по месяцам;
  • месяц по декадам;
  • месяц по суткам.

Для работы отчета используются следующие функции из схемы demo_reports базы данных mesdb:

  • report_demo_kpi_interval.sql.

Для корректной работы отчета в ExeMES:

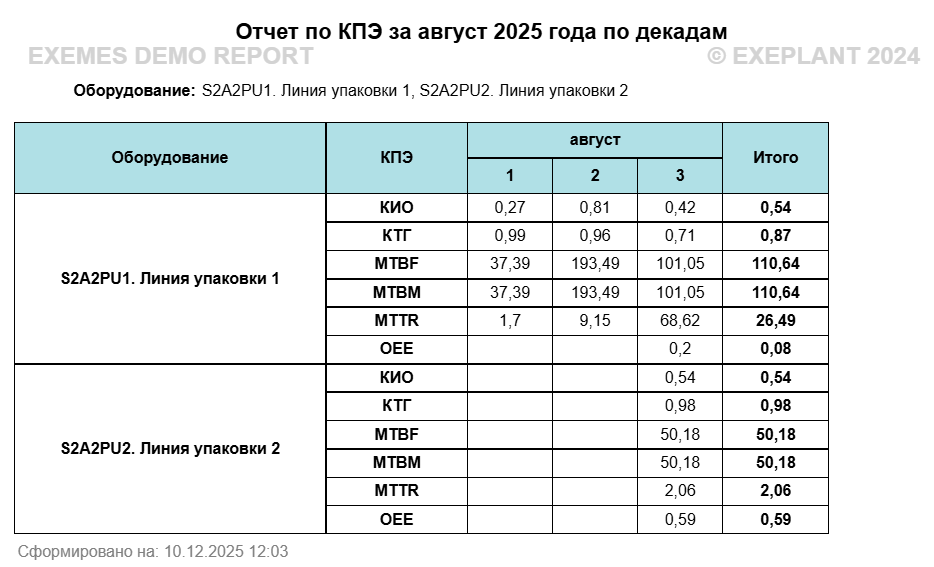

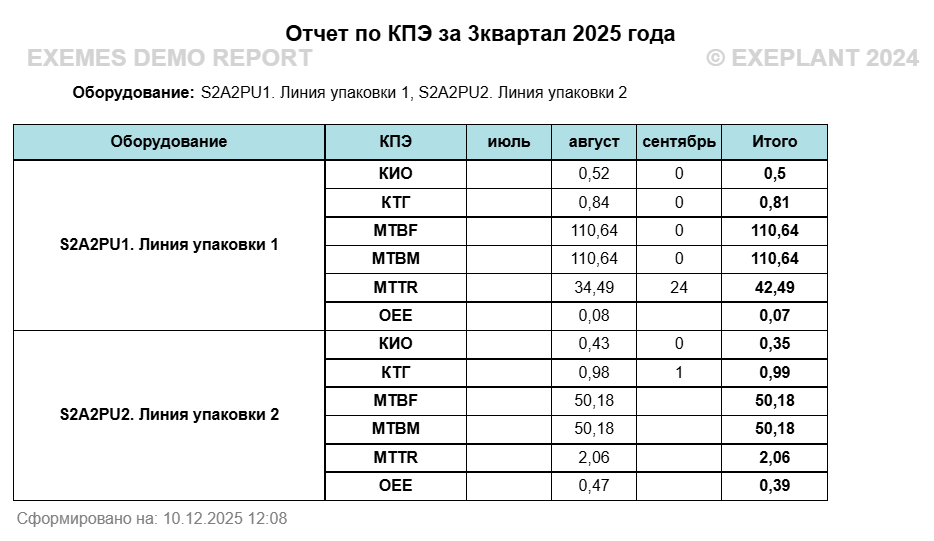

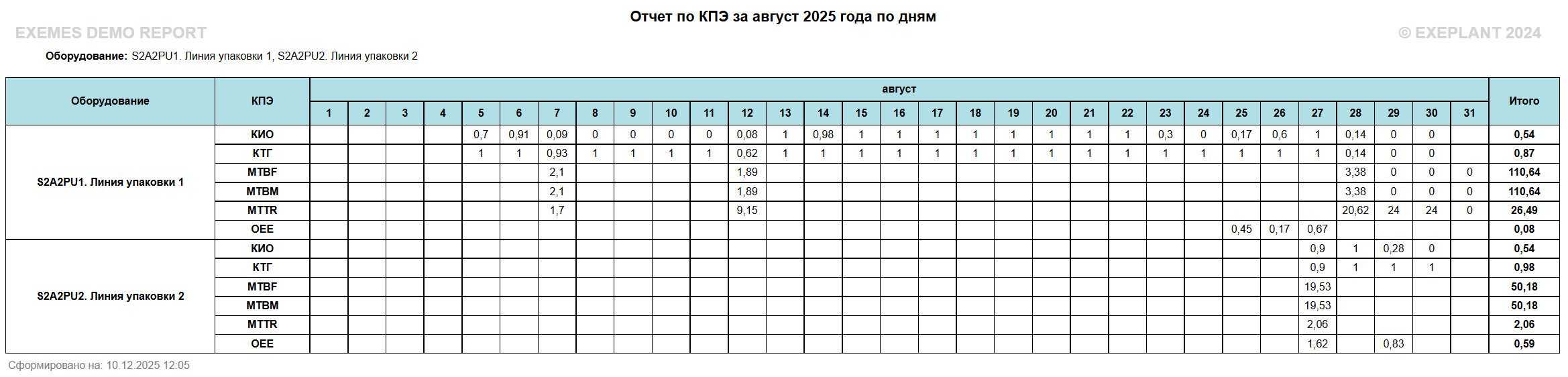

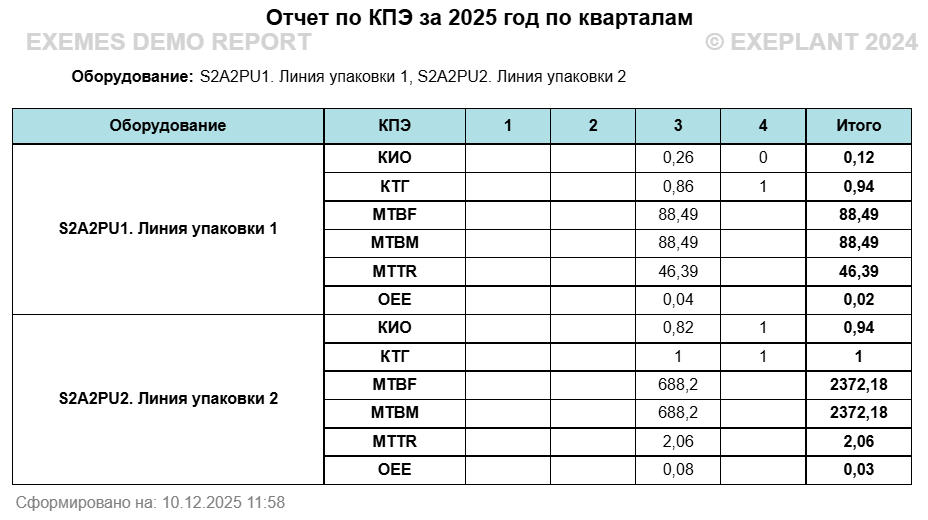

Внешний вид отчета по ключевым показателям эффективности за выбранный период:




Отчет может быть построен с фильтром по оборудованию и с фильтром по показателям эффективности за интервал времени, при этом учитываются не календарные, а производственные сутки (смены), расписание которых настроено в корневом объекте объектной модели.

Если в объектной модели сконфигурировано несколько корневых объектов, то смены будут наследованы с первого по номеру идентификатора объекта, при этом вы можете явно указать идентификатор объекта, с которого наследовать смены. Для этого отредактируйте функцию report_demo_kpi_interval в схеме demo_reports базы данных mesdb - замените блок кода:

select ent_id into root_ent_id
from ent e
where e.can_sched_shifts = true and e.parent_ent_id is null and e.ent_class = false
order by ent_id
limit 1;

на следующий:

root_ent_id := [значение идентификатора объекта (ent_id таблицы ent) с настроенными сменами в Вашей системе];

Если корневой объект не сконфигурирован или для него не сконфигурированы смены, то в качестве начала производственных суток будет использоваться 00:00.

Название поляОписание поля
Оборудование

Наименование оборудования (объектов из объектной модели), для которых построен отчет

Название поляОписание поля
Оборудование

Наименование оборудования (объекты из объектной модели)

КПЭ

Наименование ключевого показателя эффективности

Значения КПЭ с разбивкой по выбранному временному интервалу

Значения КПЭ формируются с разбивкой по выбранному временному интервалу, количество и наименование столбцов отчета может изменяться в зависимости от выбранного параметра отчета «Временной интервал»

Итого

Итоговое значение КПЭ за выбранный временной интервал

Наименование параметраТип параметраОписание
Временной интервалСписок

Интервал и разбивка интервала для построения отчета:

  • год по месяцам;
  • год по кварталам;
  • квартал по месяцам;
  • месяц по декадам;
  • месяц по суткам.
ГодСтрока

Год за который строится отчет

Параметр указывается, если выбран один из временных интервалов:

  • год по месяцам;
  • год по кварталам;
  • квартал по месяцам.
КварталСписок

Квартал, за который будет строится отчет

Параметр указывается, если выбрано значение параметра Временной интервал "квартал по месяцам" и задано значение параметра Год.

Год-месяц

Год и месяц в формате "yyyy-MM-01", за который будет строится отчет

Параметр указывается, если выбран один из временных интервалов:
  • месяц по декадам;
  • месяц по суткам.
КПЭСписок с множественным выборомФильтрация по заданным ключевым показателям эффективности
ОборудованиеСписок с множественным выборомФильтрация по заданному оборудованию (объектам из объектной модели)

Ключевые показатели эффективности рассчитываются по следующим формулам:

  • КИО - коэффициент использования оборудования, который характеризует какую часть времени относительно календарного фонда рабочего времени оборудование работало.

КИОфакт = Траб факт  / Тклнд фонд  , где

Траб факт  - фактическое время работы (часы) за выбранный период. Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время в работе";

Тклнд фонд - календарный фонд рабочего времени (часы). Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время в работе" либо  "Время простоя".


  • КТГ - коэффициент технической готовности, который характеризует какую часть времени относительно календарного фонда рабочего времени оборудование было готово к работе.

КТГфакт = (Тклнд фонд - Тнераб рем факт) / Тклнд фонд  , где

Тклнд фонд - календарный фонд рабочего времени (часы). Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время в работе" либо  "Время простоя";

Тнераб рем факт - фактическое время не работоспособности оборудования (часы) по причине выполнения ремонтных работ. Рассчитывается как сумма  длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время простоя" и установлен параметр "Отказ" либо параметр "Технический/нетехнический простой" равен "Технический".


  • MTBM (Mean Time Between Maintenance) - среднее время между плановыми и не плановыми ремонтами и обслуживанием.

MTBM = Траб факт / Nобсл  , где

Траб факт  - фактическое время работы (часы) за выбранный период. Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время в работе";

Nобсл - количество ремонтов и отказов. Рассчитывается как сумма всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время простоя" и установлен параметр "Отказ" либо параметр "Технический/нетехнический простой" равен "Технический".


  • MTBF ( Mean Time Between Failture) - среднее время между отказами.

MTBF = Траб факт / Nотказ  , где

Траб факт  - фактическое время работы (часы) за выбранный период. Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время в работе";

Nотказ - количество отказов. Рассчитывается как сумма всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время простоя" и установлен параметр "Отказ" либо совокупность параметров: параметр "Технический/нетехнический простой" равен "Технический" + параметр "Плановый/неплановый простой" равен "Неплановый".


  • MTTR (Mean Time To Repair) - среднее время на восстановление работоспособности оборудования.

MTТR = Тнераб рем факт / Nобсл  , где

Тнераб рем факт - фактическое время затраченное на неплановые ремонты оборудования. Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время простоя" и установлен параметр "Отказ" либо параметр "Технический/нетехнический простой" равен "Технический";

Nобсл - количество ремонтов и отказов. Рассчитывается как сумма всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время простоя" и установлен параметр "Отказ" либо параметр "Технический/нетехнический простой" равен "Технический".


  • OEE (Overall Equipment Effectiveness) - общая эффективность оборудования.

OEEфакт = A * P * Q   , где

A - доступность оборудования, рассчитывается как  A =  (Траб факт  / (Траб факт  + Тпростоя)) , где

Траб факт  - фактическое время работы (часы) за выбранный период. Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время в работе";

Тпростоя - фактическое время работы (часы) за выбранный период. Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время простоя";

Q -  показатель качества выпущенной продукции, рассчитывается как  Q = Vнорм / Vвсе  , где

         Vнорм - объем выпущенной продукции с сортом материала, у которого параметр "Производство" равен "Кондиция";

         Vвсе - весь объем выпущенной продукции;

P  - показатель производительности оборудования, рассчитывается как  P = ((Vвсе / Vpr ) * ПР )) / Траб факт  , где

        Vвсе - весь объем выпущенной продукции;

        Vpr  - размер партии из настроек операции;

       Траб факт  - фактическое время работы (часы) за выбранный период. Рассчитывается как сумма длительности всех событий с причиной состояния, у которой параметр "Использование в КПЭ" равен "Время в работе";

       ПР - производительность оборудования. Методика расчета зависит от параметров операции "Расчетная производительность" (РП)  и "Единица измерения":

  • Единица измерения = "Количество часов на партию": ПР = РП;
  • Единица измерения = "Количество минут на партию": ПР = РП/60;
  • Единица измерения = "Количество секунд на партию": ПР = РП/3600;
  • Единица измерения = "Количество партий в час":  ПР = 1/РП;
  • Единица измерения =  "Количество партий в минуту": ПР = 1/(РП*60);
  • Единица измерения =  "Количество в партий в секунду": ПР = 1/(РП*3600).
