Доступно начиная с версии 3.0

Панель оператора предоставляет возможность работы с журналами данных, которые привязаны к рабочему центру (объекту из объектной модели) или заданию.

Перечень доступных к выбору рабочих центров зависит от настроек доступа к объектам объектной модели.

Вкладка журнал данных будет доступна только для тех рабочих центров, для которых установлен флаг "допускается ведение журналов данных".

Если для объекта флаг «допускается ведение журналов данных» будет снят, функционал журналов данных для объекта и задания станет недоступен в.ч. для просмотра существующих записей в журнале.

Для доступа к журналу данных, привязанному к рабочему центру необходимо выбрать рабочий центр из выпадающего списка на панели оператора и перейти на вкладку "Журнал данных", после чего необходимо выбрать группу журналов данных из выпадающего списка.

В перечне будут доступны только те группы журналов данных, которые связаны с данным рабочим центром. Если для рабочего центра сконфигурирована только одна группа данных – она будет выбрана автоматически.

Для доступа к журналу данных, привязанному к заданию необходимо выбрать задание, перейти на вкладку "Журнал данных", после чего необходимо выбрать группу журналов данных из выпадающего списка.

В перечне будут доступны только те группы журналов данных, которые связаны с операцией, которая выполняется в рамках задания. Если для операции сконфигурирована только одна группа данных – она будет выбрана автоматически.

Ведение журналов данных по заданию доступно только при статуте задания «Выполняется».

Журнал данных отображает все ранее созданные записи.

Запись журнала данных - это строка, которая включает следующие поля:

Дата/Время – дата и время создания записи в журнале;
Состояние – состояние записи, возможные значения:
- Создано - статус присваивается автоматически после создания записи вручную или по триггеру;
- Не заполнены обязательные поля - статус присваивается, когда в записи журнала внесено значение хотя бы для 1 контролируемого параметра, но не заполнены значения для всех обязательных параметров (параметры, отмеченные признаком "Обязательный" в настройках параметров журнала данных;
  Обязательные для заполнения поля отмечены в журнале красной рамкой.
- Заполнено частично - статус присваивается, когда в записи журнала внесены значения для всех обязательных контролируемых параметров, но не для всех параметров журнала;
- Заполнено - статус присваивается, когда в записи журнала внесены значения для всех контролируемых параметров;
- Отменено - статус является резервным, присвоение статуса возможно только через выполнение запроса к web API ExeMES Server.
Значения параметров.

Набор параметров в журнале данных определяется конфигурацией группы журналов данных. Каждая запись журнала содержит все параметры группы журнала данных, которые не отмечены признаком "Устаревший".

При наведении на параметр (заголовок таблицы) выводится сообщение о свойствах параметра:

Записи в журнале могут создаваться:

по расписанию, сконфигурированному в настройках связи группы журналов данных с объектом или операцией;
по событию запуска задания, если в связи с группой журналов данных с операцией установлен признак "Заполнять при запуске задания";
Доступно только для журналов заданий
вручную.

Значения параметров в журнале данных могут регистрироваться:

вручную из интерфейса панели оператора;
автоматически (например по данным АСУТП) с использованием web API ExeMES Server.

Функции журнала данных:

Добавление записи

Возможность ручного добавления записи в журнал данных доступна при установленном свойстве «Разрешено ручное добавление значений» в настройках связи журнала данных с объектом или операцией и при наличии у пользователя соответствующего доступа.

Удаление записи из журнала данных возможно только, если задание находится в статусе «Выполняется»

Для добавления записи в журнал данных необходимо нажать кнопку «Добавить», после чего новая запись появится в журнале данных:

Ввод значений

Возможность ввода и редактирования значений журнала данных доступна для параметров с установленным признаком "Редактируемый" в настройках параметра журнала данных и при наличии у пользователя соответствующего доступа

Редактируемые значения в журнале данных выделены рамкой:

- обязательный редактируемый параметр;
- необязательный редактируемый параметр;
- нередактируемый параметр.

Для ввода значений параметра журнала данных необходимо установить курсор в поле соответствующее требуемой записи журнала данных и необходимого параметра, после чего ввести значение параметра и нажать кнопку «Enter» на клавиатуре.

Записи журнала данных можно отфильтровать по дате и времени, также по столбцу Дата/Время доступна сортировка в журнале.

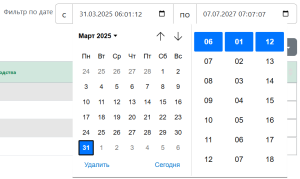

Задание даты и времени в фильтре доступно с клавиатуры или из компонента выбора даты и времени, внешний вид компонента может отличаться в зависимости от браузера

Для сохранения значения и перемещения между полями записи журнала данных можно использовать кнопку «Tab» на клавиатуре.

Справа от введенного значения отображается статус записи:

Возможные статусы записи:

– сохранение значения;
– значение сохранено;
– значение некорректно;
Некорректное значение не сохраняется, рядом со статусом выводится подсказка:
Пределы ввода задаются в настройках параметров журнала данных в полях "Нижний предел" и "Верхний предел".
